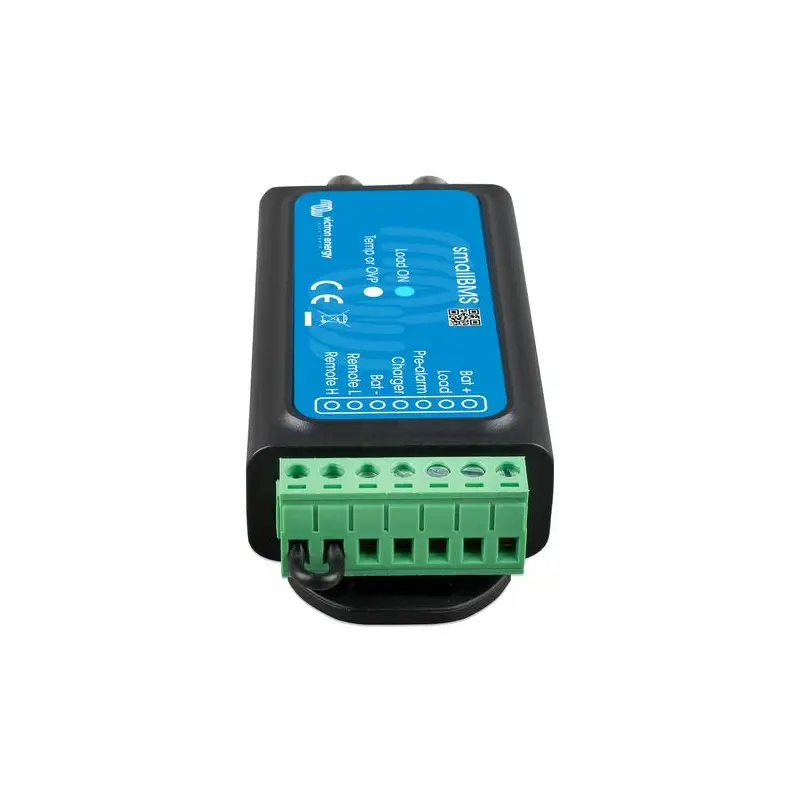

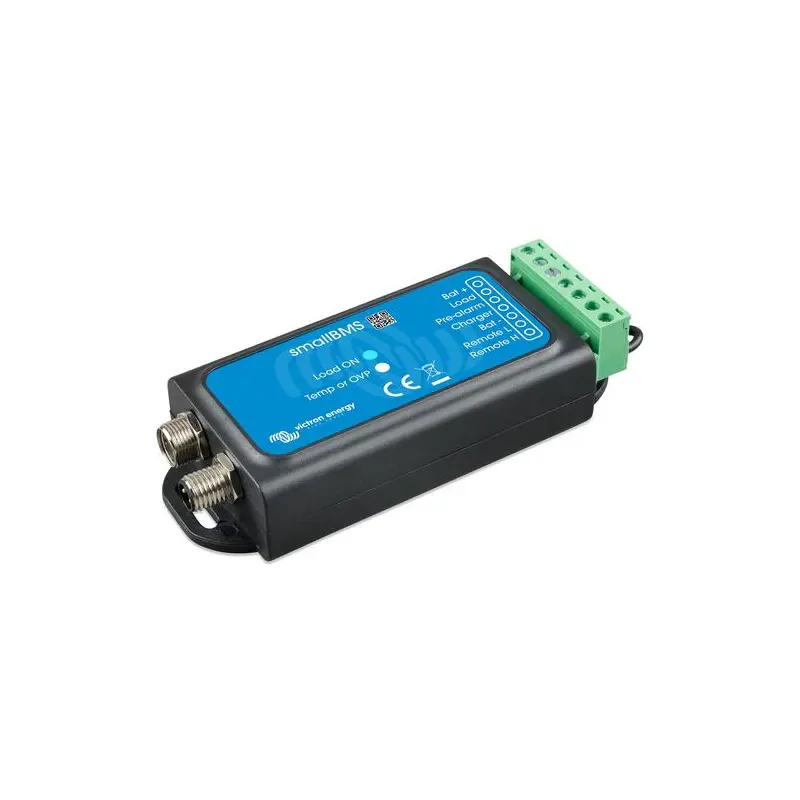

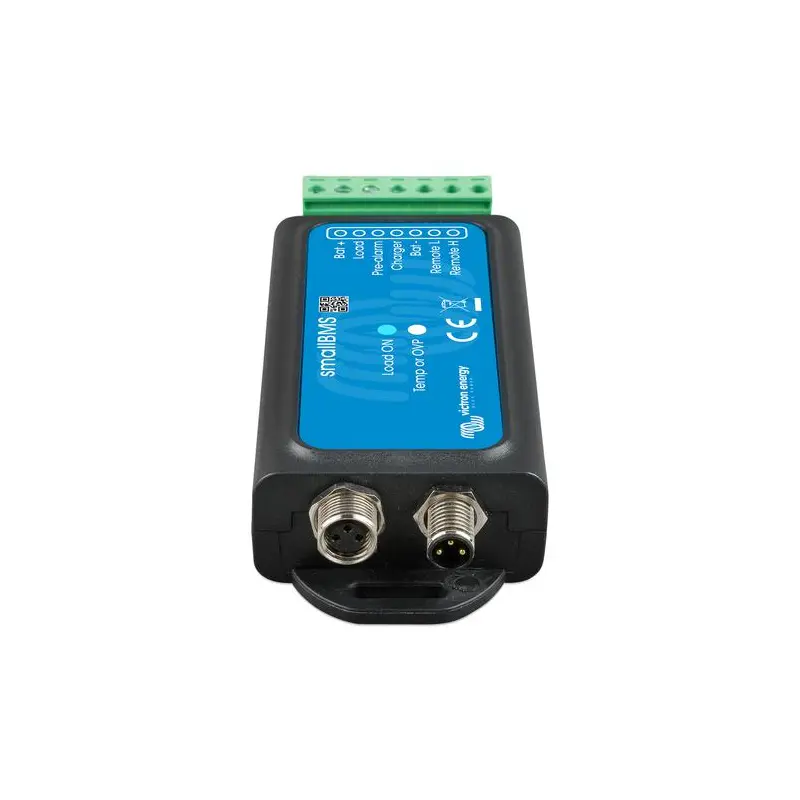

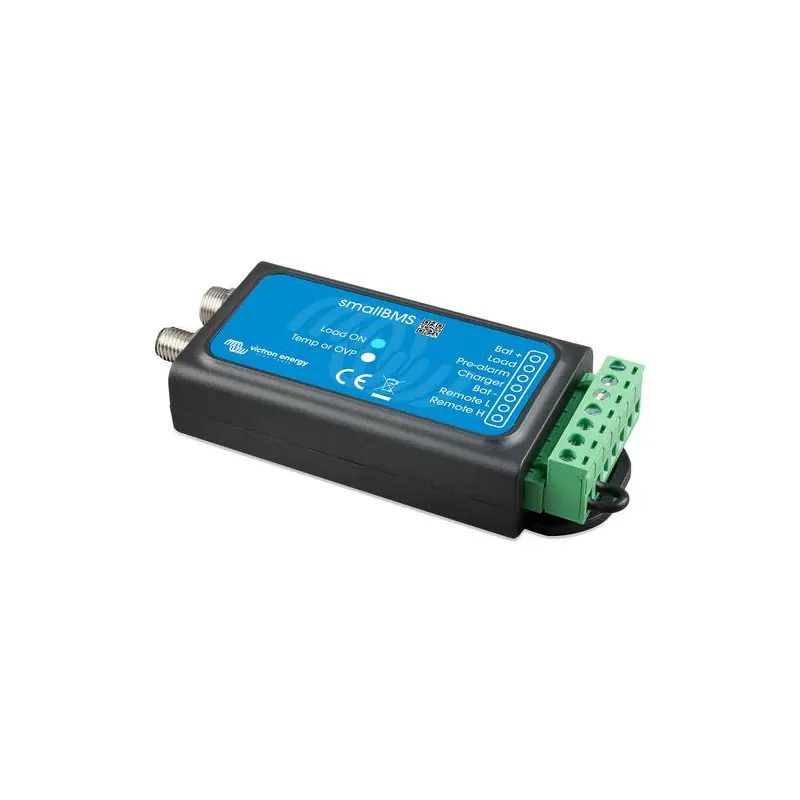

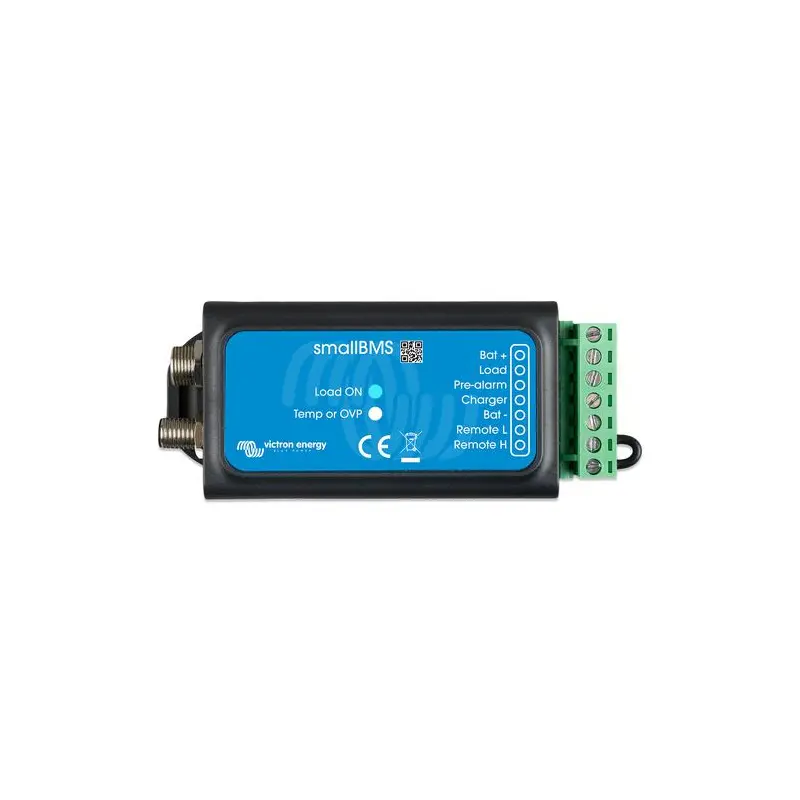

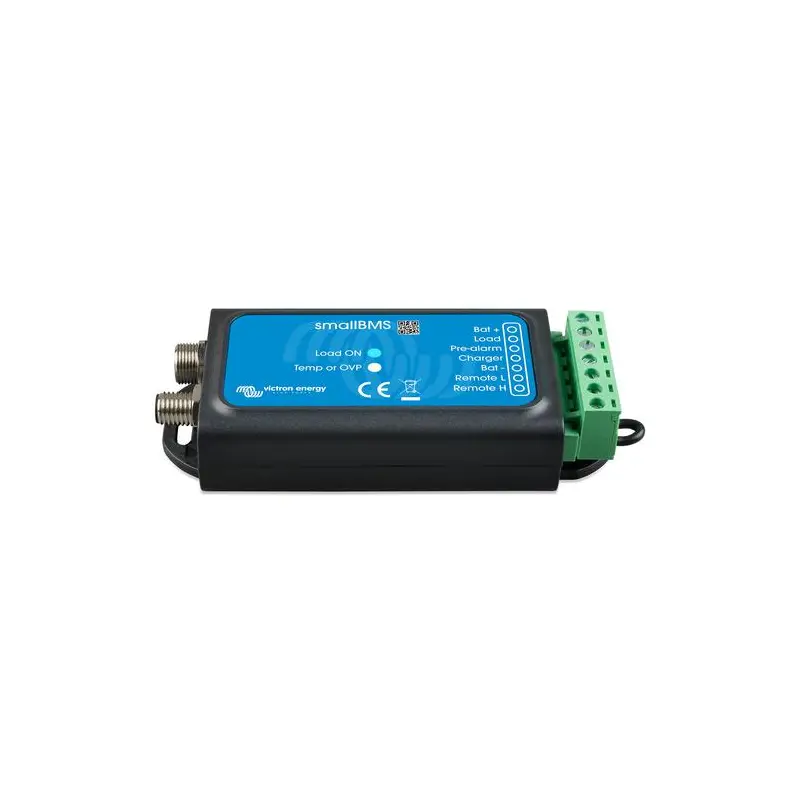

Victron small bms

Produktinformation

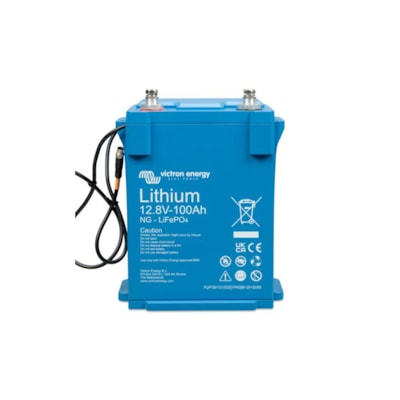

Victron small BMS med förlarm är ett allt-i-ett batterihanteringssystem (BMS) för Victron Energy Lithium Battery Smart batterier. Dessa batterier är litiumjärnfosfat (LiFePO4) batterier och finns tillgängliga i 12,8 V eller 25,6 V och med ett flertal kapaciteter. De kan kopplas i serie, parallellt och serie/parallellt för att skapa en batteribank för systemspänningar på 12 V, 24 V eller 48 V. Det maximala antalet batterier i ett system är 20, vilket ger en maximal energilagring på 84 kWh i ett 12 V-system och upp till 102 kWh i ett 24 V¹ och 48 V¹ system.

SmallBMS är ett enkelt och billigt alternativ till VE.Bus BMS, men har inget VE.Bus-gränssnitt och är därför inte lämplig att använda med VE.Bus MultiPlus och Quattro inverter/laddare.

Funktioner

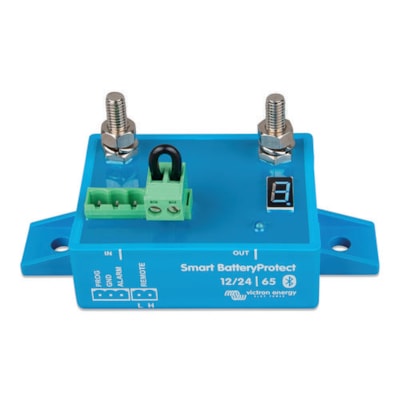

• Utgång för belastningsfrånkoppling: Kan användas för att styra fjärrstyrd av/på-ingång för en BatteryProtect, växelriktare, DC-DC-omvandlare eller andra belastningar som har fjärrstyrd av/påportfunktionalitet. På grund av sin maximala utström på 1 A kan den till och med styra ett högströmsrelä eller en kontaktor. Observera att det en icke-växlande eller växlande av/på kabel kan krävas, vänligen se i manualen.

• Förlarmsutgång: Förlarmsutgången kan användas för att ge en synlig eller hörbar varning när batterispänningen är låg och utlöses med en fördröjning på minst 30 sekunder innan utgången för belastningsfrånkoppling inaktiveras på grund av underspänning i cellen.

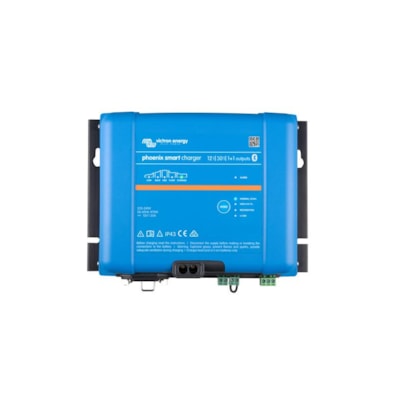

• Utgång för laddningsfrånkoppling: Kan användas för att styra fjärrkontrollens på/av-port på en laddare, t.ex Phoenix Smart Charger IP43, en Cyrix-Li-Charge relä, en Cyrix-Li-ct Batterikombinator eller en BatteryProtect. Utgången för laddningsfrånkoppling är oftast hög och flyter fritt om det finns en förestående risk för cellöverspänning eller hög/låg temperatur. Notera att utgången Laddningsfrånkoppling inte är lämplig för att driva en induktiv belastning, t.ex. en reläspole.

• Fjärrterminal av/på: Både belastnings- och laddningsfrånkopplingsutgången kan fjärrstyras via fjärrterminal på/av. När den är avstängd, flyter båda utgångarna fritt så att belastningar och laddare är avstängda.

• LED-indikatorer: SmallBMS har två LED-indikatorer, en blå lysdiod som indikerar att utgången för laddningsfrånkoppling fortfarande är hög och att cellspänningen är över tröskelvärdet som ställts in i batteriet, och en röd lysdiod som indikerar att utgången för laddningsfrånkoppling är låg på grund av hög/låg cell temperatur eller hög cellspänning.

  ¹ För att minska nödvändig balanseringstid rekommenderar vi att du använder så få olika batterier i serie som möjligt för applikationen. 24 V-system byggs bäst med 24 V-batterier. Och 48 V-system byggs bäst med två 24 V-batterier i serie. Även om alternativet, fyra 12 V-batterier i serie, kommer att fungera, kommer det att kräva mer periodisk balanseringstid.
