Produktinformation

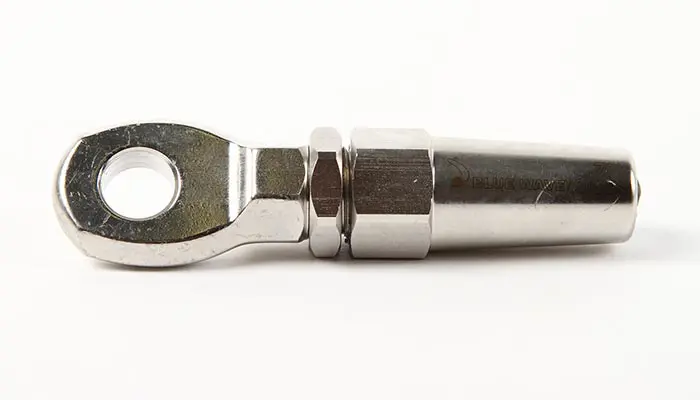

Säker och pålitlig ögleterminal som man själv monterar på wire, inga specialverktyg krävs.
Kan användas till både 19-trådig och 133-trådig wire.

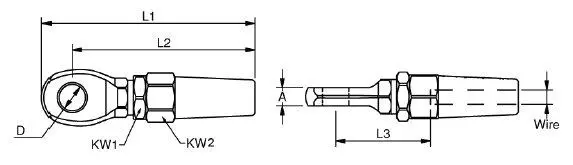

Mått enligt bild
A 7mm
D 8,3mm
L1 68mm
L2 58mm
L3 31mm
KW1 13
KW2 14
Brottsgräns 1500kg

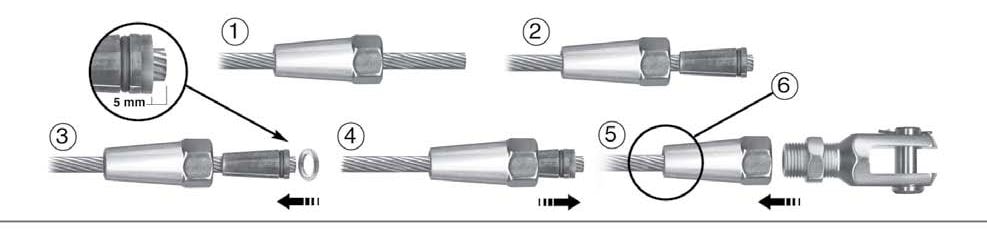

Montering, se bild (fullständig version på engelska finns under fliken Dokument)
I förpackningen finns ett hus (konformad cylinder), ett tredelat gap, en liten mässingsring och huvudet (öglan).
1. Trä huset på wiren med den smala delen först
2. Trä gapet på wiren, det kommer bli lite mellanrum mellan de tre delarna
3. Trä mässingsringen på wiren och placera den an gapet. Se till att avståndet från mässingsringen till wirens slut är
5mm.
4. Trä huset över gapet.
5. Ögleterminalen är nu redo att monteras. Skruva fast huvudet på huset med tex en skiftnyckel. Dra sedan åt låsmuttern ordentligt med tex en skiftnyckel.
6. När denna terminal monteras måste ett icke-surt tätningsmedel användas i huset, tex Sikaflex. Skruva isär och fyll håligheten med tätningsmassa. Skruva ihop ändstycket igen. Upprepa detta till dess att tätningsmassa sipprar ut ur hålet där wiren går in. Avlägsna överflödig tätmassa.
OBS
Efter att wiren utsatts för dynamisk belastning första gången måste terminalen dras åt igen.
