Produktinformation

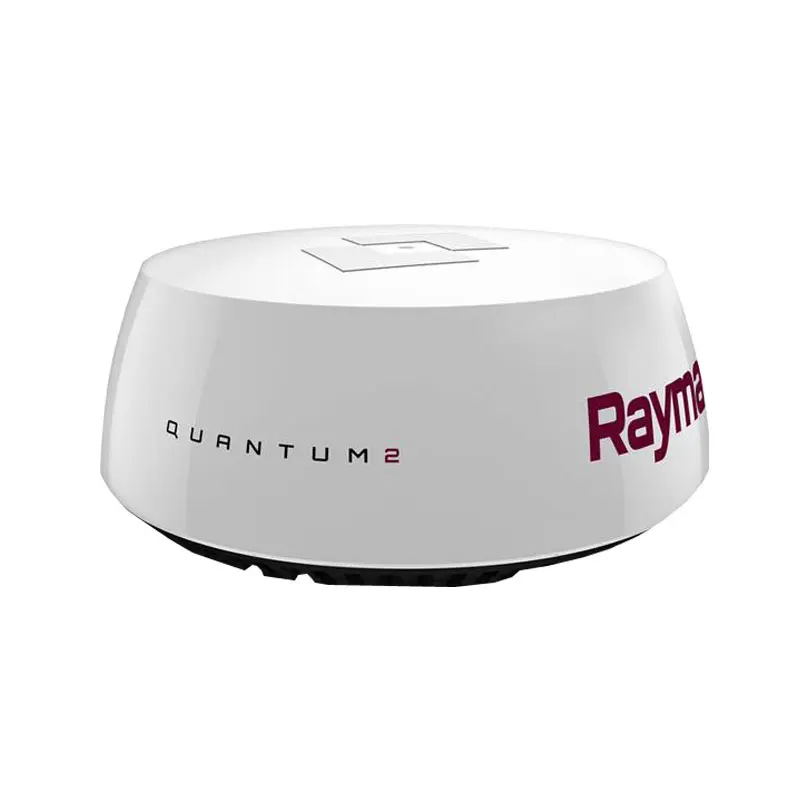

Quantum 2 med nästa generationens CHIRP pulskompressionsradar by Raymarine ger överlägsna målbilder på både långt och extremt kort håll. Med hjälp av avancerad dopplerbearbetning markerar systemet omedelbart rörliga föremål som radarn fångar upp och färgkodar dem för att ange om de rör sig mot eller från dig. Quantum med doppler gör det lätt att urskilja potentiellt farliga mål när man navigerar i hårt trafikerade farvatten.
Viktiga funktioner

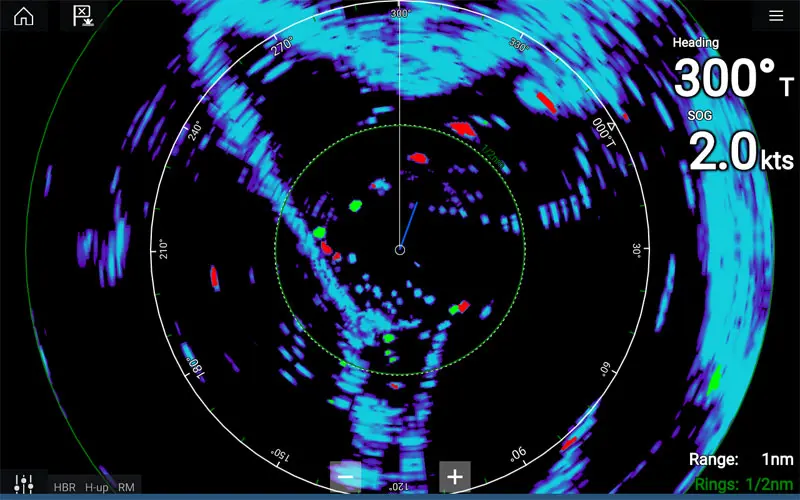

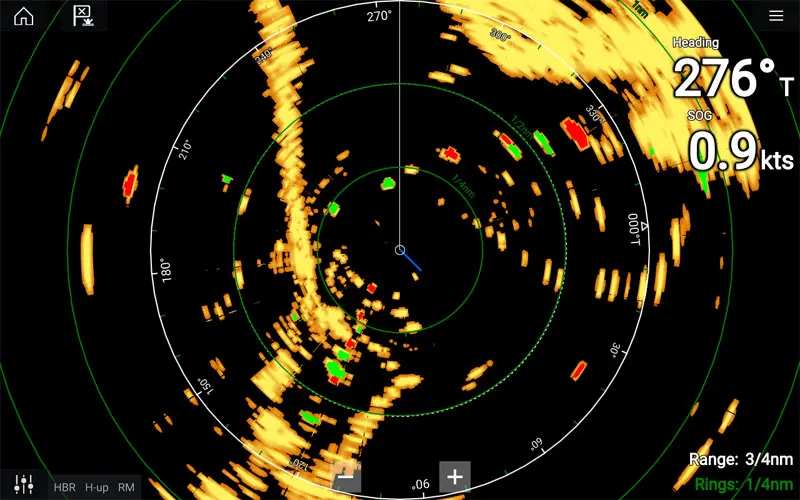

Visning av rörliga mål med dopplerteknik gör att du bara genom att kasta en blick får stor situationsmedvetenhet. Helautomatiska ARPA målspårning tillsammans med MARPA-läge. Inställbar True Trails målhistorik visar hur rörliga föremål har rört sig. CHIRP pulskompression upptäcker kontakter så nära som på 18 fots avstånd när sikten är noll. 24 miles räckvidd för tidig upptäckt av trafik, sjömärken, landkänning och väder. Omedelbar reaktion – Quantum startar upp och är redo på ett par sekunder. Interferensavvisning eliminerar brus från andras radar. Förenklad installation med Wi-Fi eller anslutning till nätet via smal kabel. Lätt att uppgradera – Quantum 2 passar i samma skruvhål som andra Raymarine-skannrar. Låg vikt, lätt att installera – Quantum väger upp till 50% mindre än jämförbara magnetronradar. Säker strålning – montera Quantum var som helst ombord. Låg strömförbrukning ger längre batteritid vid segling.
Så fungerar dopplerradarn
Mikrovågsenergi studsar mot ett avlägset mål, precis som med traditionell radar. Rörliga mål skickar tillbaka ekon på frekvenser som varierar uppåt eller nedåt jämfört med vad som ursprungligen skickades. Dopplerradarn är konstruerad för att upptäcka dessa små variationer i vågfrekvens och använda dem för att klassificera rörliga radarmål.
För mål som närmar sig ökar frekvensen eftersom det returnerade ekonas "framkant" tas emot allt oftare efterhand som avståndet till målet minskar.
För mål som avlägsnar sig sjunker frekvensen efterhand som de returnerade ekona sprids ut i takt med att avståndet ökar.
Specifikationer
Sändare
Typ X-band solid-state-sändare med pulskompressionsteknik
Sändningsfrekvens 9354 MHz till 9446 MHz
Toppeffekt ut 20 W
Duplexer Cirkulator
Pulsbredder (3 dB) 40 ns till 14,7
Pulsreptitionsfrekvens 2083 Hz
Chirp-bandbredd Upp till 32 MHz
Antenn
Typ "Patch Array"
Strålbredd (nominell) Horisontellt 4,9°, Vertikalt 20°
Polarisering Horisontell
Rotationshastighet 24 rpm nominellt
Doppler
Målspårning Spårning av 10 samtidiga MARPA- och/eller ARPA-mål (med Doppler-assisterad ARPA)
Målfiltrering Läget True Motion identifierar endast de föremål som rör sig i förhållande till fartyget
