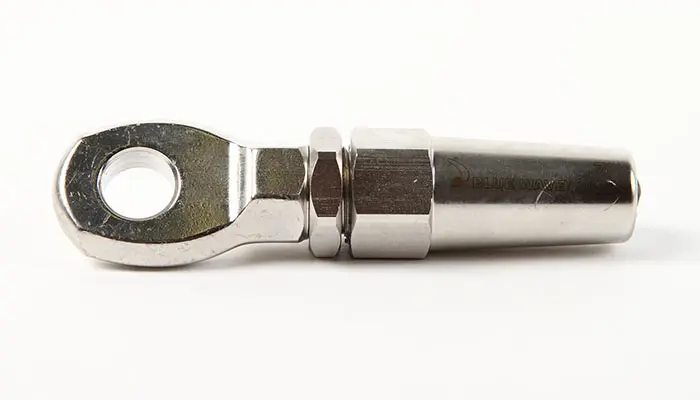

Ögleterminal Blue Wave 8mm

Produktinformation

Ögleterminal för wire med diameter 8mm.

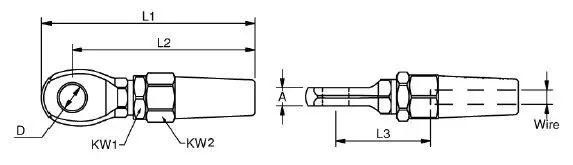

Mått enligt bild
A 10mm
D 14,3mm
L1 114mm
L2 97,5mm
L3 52,5mm
KW1 19
KW2 24

Brottsgräns 5600kg

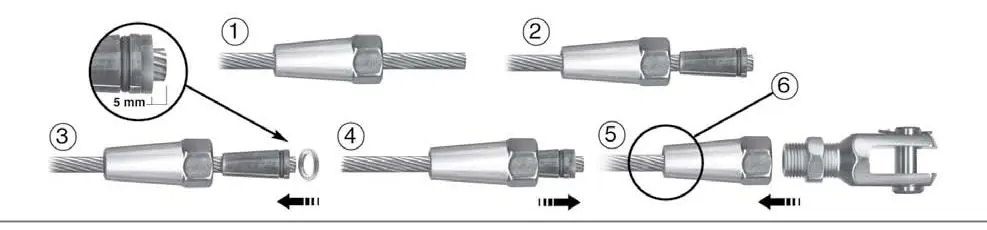

Montering, se bild (fullständig version på engelska finns under fliken Dokument)
I förpackningen finns ett hus (konformad cylinder), ett tredelat gap, en liten mässingsring och huvudet (öglan).

1. Trä huset på wiren med den smala delen först
2. Trä gapet på wiren, det kommer bli lite mellanrum mellan de tre delarna
3. Trä mässingsringen på wiren och placera den an gapet. Se till att avståndet från mässingsringen till wirens slut är 5mm.
4. Trä huset över gapet.
5. Ögleterminalen är nu redo att monteras. Skruva fast huvudet på huset med tex en skiftnyckel. Dra sedan åt låsmuttern ordentligt med tex en skiftnyckel.
6. När denna terminal monteras måste ett icke-surt tätningsmedel användas i huset, tex Sikaflex. Skruva isär och fyll håligheten med tätningsmassa. Skruva ihop ändstycket igen. Upprepa detta till dess att tätningsmassa sipprar ut ur hålet där wiren går in. Avlägsna överflödig tätmassa.

OBS
Efter att wiren utsatts för dynamisk belastning första gången måste terminalen dras åt igen.
